On-Aye Irin Be Apejọ + Integral Hoisting Construction Workflow + Key riro

Iṣaaju:Ninuirin be ikole, “Apejọ ilẹ + eru-crane Integration hoisting” (Npejọpọ eto naa patapata lori ilẹ ati gbigbe si ipo bi ẹyọkan kan nipa lilo awọn cranes wuwo) jẹ ọkan ninu awọn ọna ikole ti o munadoko julọ, ailewu, ati didara iṣakoso ti o wa loni.

Ti a ṣe afiwe pẹlu “apejọ alaimuṣinṣin giga giga” (pipo awọn paati nkan nipasẹ nkan ti o ga ni afẹfẹ), ọna yii dinku iṣẹ ṣiṣe eewu ni giga, dinku awọn oṣuwọn alurinmorin, ati pe o ṣakoso imunadoko abuku igbekale. Bibẹẹkọ, o nilo igbaradi aaye ti ilẹ ti o muna, iṣeto jig apejọ pipe-giga, awọn iṣiro imọ-ẹrọ gbigbe lile, ati ami ailabawọn lori aaye ati aṣẹ.

Ni isalẹ ni okeerẹ ati itọsọna imọ-ẹrọ idiwọn funon-ojula irin beapejọ ati hoisting isọdi-ti a ṣe pẹlu awọn ṣiṣan iṣẹ ti o han gbangba ati ilowo, awọn ibeere imọ-ẹrọ taara taara fun itọkasi irọrun.

I. Mojuto Akopọ ti awọn Ikole Ọna

Itumọ Iṣiṣẹ Ikole: Iṣeduro ile-iṣẹ ti awọn ohun elo irin ni awọn apakan → Apejọ ilẹ lori aaye lori awọn jigs → Atunse alurinmorin, ayewo weld (NDT) & ifọwọkan kikun → Imudara ohun-ọṣọ ọkan-kan si ipo → Ṣiṣepo ati titete eto.

Awọn anfani bọtini

•  Iṣẹ ti o da lori ilẹ Ni gbogbo: Awọn iṣẹ alakọbẹrẹ ni a ṣe lori ilẹ, ti o dinku awọn ewu isubu ati awọn eewu giga giga.

Didara ti a le ṣakoso: Apejọ, alurinmorin, ati titete yoo waye ni iduroṣinṣin, agbegbe ilẹ ti o wa, aridaju pipe ti o ga julọ ati didara kikọ.

• Imudara Ikọlẹ giga: Alurinmorin giga giga ati bolting ti dinku, ti o mu ki ilọsiwaju ikole pọ si ni pataki.

Awọn idiwọn

•  Agbegbe Apejọ Nla ti beere: Nilo aye titobi, ipele, ati agbegbe ilẹ ti o ni idapọ daradara fun apejọ lori aaye.

• Ohun elo Eru & Awọn sọwedowo to muna: Nilo awọn kọngi gbigbe tonnage giga ati awọn iṣiro imọ-ẹrọ to muna fun awọn ipo gbigbe ati agbara gbigbe ile.

Awọn oju iṣẹlẹ to wulo

Open-ojula irin be ikole, gẹgẹ bi awọn trusses irin ti o tobi-igba, orule irin modulu, olona-igba, irin awọn fireemu, ati eru-ojuse Kireni girder apejọ.

II. Ipese Idiwon Ikole Bisesenlo

Ilana Ilana Iwọnwọn: Igbaradi Ikole → Ipele Aye & Iwapọ → Apejọ Jig Setup & Gbigba → Gbigba ohun elo & Tun-ayẹwo → Apejọ Ilẹ → Awọn iṣẹ Welding → Idanwo Weld (NDT) & Anti-Corrosion Paint Touch-up → Gbígbé Lug & Rigging Setup → In the Homal Lift Test Atunṣe-Fine & Imudaniloju Igba diẹ → Tun-ṣayẹwo awọn Axes Grid & Igbega → Asopọ Yẹ & Didara → Yiyọ Rigging → Gbigba Ise agbese → Apejọ Jig Dismantling

1. Igbaradi Ikọle Ipele Ibẹrẹ (Igbese Pataki julọ)

Ti igbaradi alakoko ko ba to, awọn ọran bii abuku igbekale, yiyi, tabi awọn aṣiṣe iwọn le waye ni irọrun lakoko apejọ ati gbigbe. Fojusi ni muna lori awọn iṣẹ-ṣiṣe pataki mẹrin wọnyi:

• Ètò Àkọ́kọ́: Múra ètò gbígbésísọ ìyàsọ́tọ̀ kan. Fun eewu giga, awọn iṣẹ ṣiṣe pataki-pataki, atunyẹwo amoye ati ifọwọsi aṣẹ jẹ dandan. Awọn iṣiro imọ-ẹrọ ni kikun fun awọn ipo iṣẹ Kireni, wahala ọmọ ẹgbẹ, agbara gbigbe ilẹ, ati awọn ẹru aaye gbigbe.

• Ohun elo & Ijeri Iwe: Ṣayẹwo awọn iwe-ẹri ile-iṣẹ ti ibamu, awọn ijabọ idanwo ọlọ (MTR), awọn igbasilẹ idanwo ti kii ṣe iparun (NDT) ile-iṣẹ, ati awọn iwe ijẹrisi iwọn. Ṣe idiwọ eyikeyi awọn paati ti ko ni ibamu lati titẹ si aaye iṣẹ naa.

• Ètò Ìfilélẹ̀ ojúlé: Ní kedere ṣe àpèjúwe àwọn ìpínlẹ̀ ọ̀tọ̀ọ̀tọ̀ fún ibi-ipamọ́ paati, iṣẹ́ ìpéjọpọ̀ ilẹ̀, àti ìrìn-àjò crane/ipo síta. Fun awọn ipilẹ ile rirọ, yọ kuro ki o rọpo pẹlu ẹhin ti o lagbara, iwapọ, ati pave/lile ilẹ ni ilosiwaju.

• Finifini Aabo Eniyan: Awọn onisẹ, awọn oniṣẹ ẹrọ crane, awọn ifihan agbara, ati awọn riggers gbọdọ mu awọn iwe-ẹri ijẹrisi to wulo. Ṣe aabo ni kikun ati awọn alaye kukuru imọ-ẹrọ fun gbogbo awọn oṣiṣẹ, ṣiṣe alaye awọn ojuse kọọkan ati awọn idinamọ ailewu.

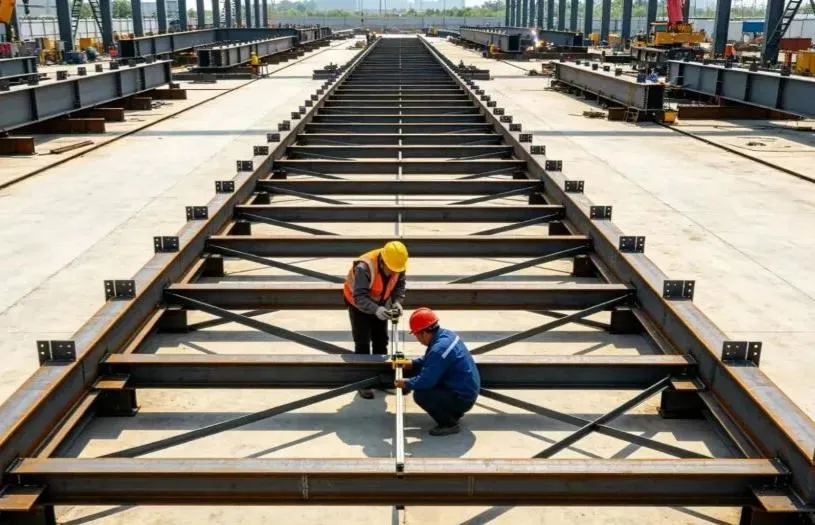

2. Apejọ Jig Oṣo ati Gbigba

Jig apejọ (fireemu atilẹyin ilẹ) jẹ pataki fun pipe apejọ. Apejọ àjọsọpọ tabi aibikita, awọn ilana iṣelọpọ jẹ eewọ muna!

•  Lo Irin Igbekale Didara: Ṣe awọn jigi ni lilo awọn apakan irin boṣewa orilẹ-ede lati rii daju pe lile ati iduroṣinṣin, idilọwọ ipinnu ilẹ, ipadasẹhin igbekalẹ, tabi gbigbọn lẹhin ikojọpọ.

•  Ito-to-to ati Ipo ipo: Fi awọn laini itọsọna lelẹ ni deede; ṣakoso awọn aake akoj ni muna, igbega, ati ipele. Fun awọn paati igba-nla, kọ sinu camber-iṣaaju (ipinnu ipinnu si oke) ni ibamu si awọn pato apẹrẹ lati tako sagging ojo iwaju labẹ awọn ẹru iṣẹ.

• Ayewo Ifiṣootọ & Iforukọsilẹ: Ayẹwo pataki kan gbọdọ wa ni ṣiṣe ni ipari iṣeto jig. Ṣe igbasilẹ ati ṣe ifipamọ gbogbo onisẹpo, igbega, ati awọn wiwọn alapin. Awọn jig le nikan ṣee lo lẹhin lodo ami-pipa

3. Ifijiṣẹ paati ati Apejọ Ilẹ

Apejọ ilẹ jẹ ilana bọtini fun ṣiṣakoso didara igbekalẹ gbogbogbo. Iṣakoso deede jẹ pataki:

• Ayẹwo paati ti nwọle: Ṣayẹwo paati kọọkan nigbati o ba de fun irisi, ibajẹ gbigbe, awọn aṣọ aabo, ati titete iho iho. Mura ati ṣatunṣe eyikeyi awọn abuku kekere ṣaaju apejọ.

•  Jig Positioning & Atunṣe: Lẹhin awọn paati ibijoko sori jig, lo awọn jacks hydraulic ati awọn kebulu eniyan lati ṣatunṣe daradara ati iṣakoso ni muna, awọn laini aksi, igbega, aafo gbongbo (aafo ibamu apapọ), ati titete inaro.

•  Tack Welding nipasẹ Awọn afọwọṣe Ifọwọsi: Awọn alurinmorin ti o ni ifọwọsi gbọdọ ṣe alurinmorin tack (awọn alurinmorin igba diẹ). Gigun weld tack ati iwọn ẹsẹ fillet gbọdọ pade awọn iṣedede imọ-ẹrọ, idilọwọ porosity, dojuijako, ati awọn abawọn alurinmorin miiran.

•  Alurinmorin Iṣọkan & Iderun Wahala: Alurinmorin deede gbọdọ tẹle ni muna awọn ilana ti “alurinmorin asymmetrical” ati “alurinmorin-igbesẹ ẹhin” (alurinmorin ni awọn abala yiyan kukuru) lati tu wahala ti o gbona silẹ ni deede ati dinku ija. Fun awọn awopọ irin ti o nipọn, ṣe imuse preheating ni muna ati awọn iṣakoso iwọn otutu interpass.

• Ijẹrisi Apejọ Lẹhin: Lẹhin apejọ ti pari, tun ṣe iwọn awọn iwọn gbogbogbo, awọn iye camber, ati taara ita lati ṣe iṣeduro ibamu ni kikun pẹlu awọn koodu imọ-ẹrọ ati awọn iyaworan apẹrẹ.

4. Weld ayewo ati Anti-ibaje Kun Fọwọkan

Idanwo ti kii ṣe iparun (NDT): Ṣe Idanwo Ultrasonic (UT) tabi Idanwo Radio (RT) fun awọn pato apẹrẹ. Eyikeyi weld ti ko ni ibamu gbọdọ jẹ jade patapata, tun-welded, ati tun idanwo titi 100% yẹ.

•  Weld Cleaning & Repainting: Lilọ awọn isẹpo welded dan, yọ ipata, slag, ati spatter kuro, ki o lo ni iyara ti o baamu egboogi-ibajẹ alakoko ati topcoat lati rii daju pe ilọsiwaju ati eto aabo aabo.

•  Idabobo Oju-oju: Daabobo awọn ibi-ibaraẹnisọrọ ifarakanra boluti agbara-giga, awọn ihò boluti, ati awọn ipele awọ ti o ti pari lati itọsi weld, girisi/idiba epo, ati awọn nkan ẹlẹrọ.

5. Gbigbe Points ati Rigging Yiyan

Ofin Aabo Gbigbe Core: Maṣe yipada awọn aaye gbigbe laisi aṣẹ, maṣe dapọ rigging ti ko baamu, ati pe ko fa awọn paati si awọn ipa ti ko tọ.

•  Lo Awọn Igi Igbesoke Apẹrẹ: Lo nigbagbogbo ti a ṣe apẹrẹ tẹlẹ, awọn ọpa gbigbe ti ile-iṣẹ iṣelọpọ (awọn oju paadi). Alurinmorin oju-iwe ti ko fọwọsi tabi liluho iho fun awọn aaye gbigbe ohun-ọṣọ jẹ eewọ muna. Gbogbo awọn welds ti o gbe soke gbọdọ ṣe ayẹwo 100% NDT.

• Iṣiro Agbara Riging: Yan awọn okun waya irin, awọn ẹwọn, ati awọn kànnàkànnà gbigbe ni muna da lori awọn ẹru iṣiro, ṣafikun awọn okunfa ailewu fifuye agbara. Ikojọpọ apọju jẹ eewọ muna.

• Awọn oludabobo Igun: Fi sori ẹrọ awọn oludabobo igun (awọn oluṣọ asọ/eti) ni gbogbo awọn igun didan ati awọn egbegbe ti awọn ọmọ ẹgbẹ irin lati yago fun awọn okun waya lati ge tabi bajẹ.

• Imudara Igba diẹ: Ṣafikun awọn struts/awọn ọmọ ẹgbẹ ti àmúró fun igba diẹ si tẹẹrẹ tabi awọn apakan ti o ni ogiri (gẹgẹbi awọn trusses gigun) lati ṣe idiwọ fọn, didi, tabi abuku agbegbe lakoko gbigbe.

6. Idanwo Igbeyewo Igbeyewo (Kò gbọdọ Rekọja)

Igbeyewo idanwo jẹ idena igbeja ti o kẹhin lodi si awọn ijamba hoisting.

•  Gbigbe ati Rababa: Gbé paati ni didẹra ni 200-300 mm kuro ni jigi apejọ, ki o si mu u duro ni afẹfẹ fun iṣẹju 5 si 10.

• Ayẹwo okeerẹ: Ṣayẹwo ni kikun: awọn ipo fifuye ni awọn aaye gbigbe, abuku rigging, lapapọ ati ipalọlọ ọmọ ẹgbẹ agbegbe, iduroṣinṣin Kireni, idasile ilẹ labẹ awọn olutaja, ati eyikeyi kikọlu tabi didin lori jig.

• Isalẹ Lẹsẹkẹsẹ lori Aiṣedeede: Ti ariwo eyikeyi dani, ipadaru igbekale, tabi ipinnu ilẹ ti o pọ julọ ba jẹ akiyesi, sọ paati naa silẹ pada sori jig lẹsẹkẹsẹ. Gbigbe ni deede le tẹsiwaju nikan lẹhin awọn iṣe atunṣe ti fọwọsi.

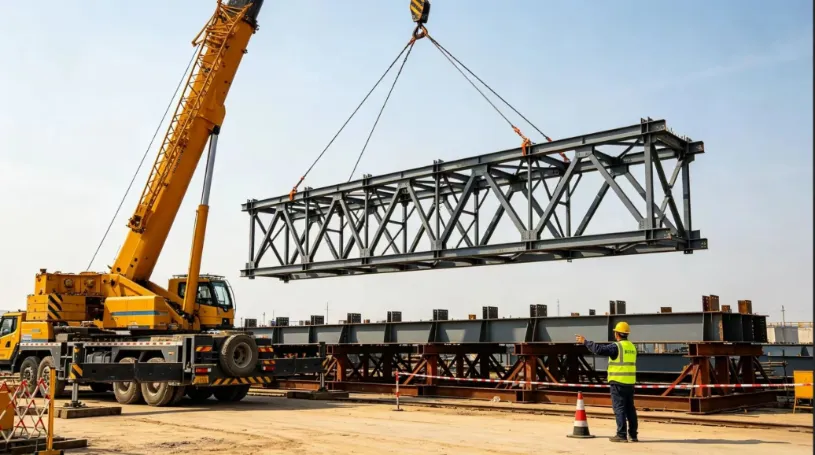

7. Gbigbe Apejọ ni kikun, Ipo ipo, ati ifipamo igba diẹ

• Ififihan Ẹnìkan-Ẹnìkan Iṣọkan: Awọn iṣẹ gbọdọ jẹ itọsọna nipasẹ alaṣẹ isamisi ti a yàn kanṣoṣo nipa lilo awọn ifihan agbara ọwọ ati awọn pipaṣẹ ohun. Awọn ifihan agbara-ọpọlọpọ eniyan ati awọn iṣẹ rudurudu jẹ eewọ muna.

• Awọn iṣipopada Kireni Dan: Gbigbe, slewing (fifẹ), ati luffing (ariwo ariwo) gbọdọ jẹ dan ati lọra jakejado. Yẹra fun awọn iduro lojiji, awọn yiyi didasilẹ, tabi awọn ẹru mọnamọna. Awọn atukọ ilẹ gbọdọ lo awọn laini taagi (awọn okun itọsọna) lati ṣe iduroṣinṣin iṣalaye paati ati ṣe idiwọ ikọlu pẹlu awọn ẹya ti o wa tẹlẹ.

• Gbigbe & Atilẹyin Igba otutu Lẹsẹkẹsẹ: Ni kete ti o joko sori awọn atilẹyin ayeraye, deede-tune awọn aake akoj, igbega, ati iṣọn inaro. Lẹsẹkẹsẹ fi sori ẹrọ awọn struts atilẹyin igba diẹ ki o mu awọn kebulu eniyan pọ.

• Laini Pupa Aabo Aabo: Maṣe fi kio Kireni silẹ rara titi diirin befọọmu iduroṣinṣin, eto igbekalẹ ti ara ẹni.

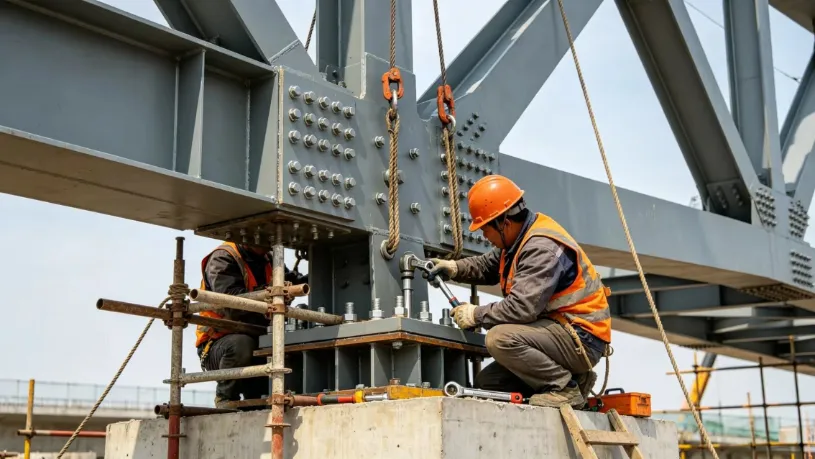

8. Asopọmọra Yẹ ati Awọn iṣẹ Ipari

•  Agbara-giga Lakọkọ: Ṣajukọ iṣaju didi didi agbara giga. Tẹle ni pipe ni ọna titẹ ipele meji: “Tightening Ipilẹṣẹ → Igbẹhin Torque Ik”. Ṣe samisi boluti kọọkan ni kedere lẹhin didasilẹ ikẹhin lati ṣe idiwọ ti o padanu, alaimuṣinṣin, tabi awọn boluti ti o ju.

• Alurinmorin Splice Lori Ojula: Ṣe apọju lori aaye ati awọn welds splice ni awọn ipele ọpọ-kọja, ati ṣe idanwo ti kii ṣe iparun (NDT) ni kiakia lẹhin ipari.

• Atunwọn Igbekalẹ Lapapọ: Tun-diwọn gbogbo awọn iwọn apapọ, awọn igbega, ati awọn iye ipalọlọ. Ni kete ti ifọwọsi bi ifaramọ, tu jia gbigbe kuro lailewu, awọn atilẹyin igba diẹ, ati jig apejọ ilẹ.

•  Atunṣe Ibo ati Imudaniloju: Fọwọkan gbogbo egboogi-ibajẹ ati awọn ideri ina kọja awọn agbegbe ti o kan lati pari fifi sori ẹrọ ti pari.

III. Awọn iṣọra Lori-Ile pataki (Awọn ọfin bọtini lati Yẹra fun)

1. Awọn aaye Iṣakoso Didara Apejọ

•  Solid Jig Foundation: Ilẹ ti o wa nisalẹ jig apejọ gbọdọ jẹ ti o fẹsẹmulẹ, ṣepọ, ati ipele. Iṣẹ apejọ jẹ eewọ ni ilodi si lori ile rirọ tabi ilẹ omi ti o ni omi lakoko oju ojo lati ṣe idiwọ ipinnu aiṣedeede.

• Iṣakoso ti o ni ihamọ ṣaaju-camber: Ṣeto deede camber-iṣaaju (ipinnu ọna oke) fun awọn ọmọ ẹgbẹ ti o tobi ni ibamu si awọn iye apẹrẹ. Ṣayẹwo awọn wiwọn lẹẹmeji ṣaaju ati lẹhin apejọ lati ṣe idiwọ sagging sisale lẹhin okó.

• Awọn ihamọ alurinmorin oju ojo to le: Lẹsẹkẹsẹ dẹkun alurinmorin-sisi afẹfẹ lakoko iji lile, ojo, egbon, tabi awọn iwọn otutu didi. Rii daju pe awọn oju irin ọririn ti gbẹ daradara pẹlu awọn ina gbigbona ṣaaju ki o to bẹrẹ alurinmorin.

• Daabobo Awọn oju-aye Idagbasoke Bolt Agbara-giga: Daabobo boluti ni pataki awọn ibi ifọkasi ikọlura. Lilọ, idoti epo, tabi gbigbo itọka weld jẹ eewọ ni muna, ni idaniloju pe iye isodipupo ni ibamu pẹlu awọn iṣedede imọ-ẹrọ.

2. Dandan Gbigbe Safety Red Lines

• Awọn eewọ oju-ọjọ: Gbigbe jẹ eewọ ni ilodi si lakoko iji lile ti Agbara 6 ati loke (iyara afẹfẹ ≥ 10.8 m/s), kurukuru iwuwo, ojo nla, tabi nigbati itanna alẹ ko pe.

•  Atìlẹ́yìn Crane Outrigger: Awọn olutaja Kireni gbọdọ wa ni atilẹyin ni kikun nipasẹ awọn awo pinpin fifuye irin ti o nipọn lori ilẹ ti o lagbara, ti a rii daju lati ṣe idiwọ tipiti Kireni tabi yọkuro-nipasẹ.

•  Agbegbe Iyasọtọ Aabo lile: Fi idi idena lile ati agbegbe imukuro kuro laarin rediosi iṣẹ Kireni. Oṣiṣẹ laigba aṣẹ ti ni idinamọ muna lati wọle, kọja, tabi gbe ni agbegbe naa.

• Ayẹwo Rigging Pre-Shift: Ṣayẹwo gbogbo awọn ohun elo gbigbe, ohun elo rigging, ati awọn okun waya ṣaaju iyipada iṣẹ kọọkan. Rọpo lẹsẹkẹsẹ ti awọn okun waya ti o fọ, yiya ti o pọ ju, tabi awọn kinks/awọn abuku kọja awọn opin idasilẹ.

3. Awọn ewu ti o wọpọ ati Awọn ọna Idena

• Idibajẹ paati ti o pọ ju: camber ti a ti ṣeto tẹlẹ, ṣafikun awọn ọna imuduro igba diẹ, tẹle awọn ilana alurinmorin alakan, ati ṣe awọn sọwedowo fifuye ipo gbigbe ni kikun.

• Ikuna Ikuna Lug: Ṣe apẹrẹ igbekalẹ amọja fun gbigbe awọn ọpa, rii daju alurinmorin ilaluja ni kikun pẹlu ayewo 100% NDT, ati ni ilodi si awọn aaye gbigbe igbasẹ ti a ko fọwọsi.

• Ipinlẹ Ilẹ Kireni tabi Titu: Ṣaju ki o mu ilẹ le ni ilosiwaju, gbe awọn awo irin ti o wuwo labẹ awọn ohun ijade, ki o ṣe abojuto ipinnu ilẹ lakoko gbigbe idanwo naa.

•  Aisedeede igbekalẹ lẹhin Ibiti: Fi awọn kebulu eniyan sori ẹrọ lẹsẹkẹsẹ ati awọn ọna atilẹyin igba diẹ, ni imunadoko ilana ni muna: “Maṣe tu kio Kireni silẹ ṣaaju ki eto naa to ni aabo.”

•  Apakan Agbara Agbara giga: Ṣe aabo ni pipe awọn oju-ọrun olubasọrọ ija, lo awọn ilana didi iyipo iyipo, ati ṣayẹwo ati samisi awọ gbogbo boluti kọọkan lẹhin ipari.

IV. Lakotan

Awọn mojuto isakoso kannaa tion-ojula irin be ijọati hoisting ara le ti wa ni nisoki bi: konge ilẹ ijọ, kosemi jig Iṣakoso, lile hoisting isiro, dan ati ki o gbe dada, ati ki o ko dasile awọn kio ṣaaju ki o to ni ifipamo.

Nipa ṣiṣe iṣakoso muna awọn ọwọn pataki mẹrin-didara jig, abuku alurinmorin, awọn ipo fifuye gbigbe, ati iduroṣinṣin igbekalẹ igba diẹ — awọn abawọn ikole ti o wọpọ julọ ati awọn ijamba ailewu ni a le ṣe idiwọ, pese aabo, igbẹkẹle, ati ojutu to munadoko fun imọ-ẹrọ igbekalẹ irin nla.
